合金電纜介紹
所屬分類：
公司目前主要生產：110kV及以下電力電纜、防火電纜、家裝布電線、電氣裝備用電線電纜、光伏太陽能電纜、橡套電纜等產品。華美電纜的產品銷售已覆蓋全國各地區及全球七十余國家，為多個行業重點工程項目配套，例：2020年冬奧會冰雪小鎮項目，阿爾及利亞BISPA項目 （國家優質工程獎），印尼BAYAH萬噸水泥生產線項目 （中國建設工程魯班獎），拉日鐵路（中國土木工程詹天佑獎）。
關鍵詞：
合金電纜介紹
客服熱線：
產品描述
公司擁有專業的生產、檢測設備，其中包括有從芬蘭麥拉菲爾引進的110kV三層共擠交聯生產線、從德國尼霍夫引進的銅大拉連退生產線、從法國波迪亞引進的91盤框式絞線機與盤式絞線機等設備。

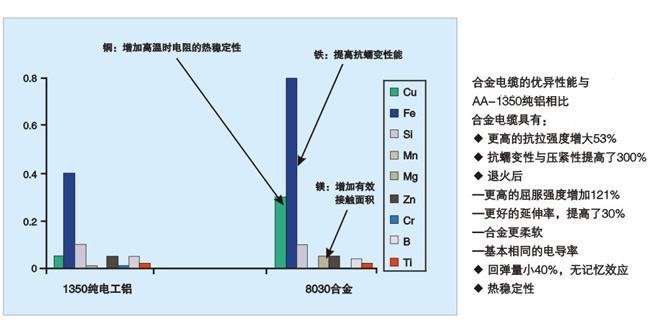

◆合 金
合金是為低壓配電應用線纜而特別開發的鋁合金導體。它在鋁業協會的牌號是AA8030，屬于8XXX系列合金，在美國NEC*標準中，明確規定建筑物內鋁合金線纜應選用8XXX系列合金。
鋁合金電纜的主要特點和優勢
1、抗壓蠕變性能
鋁合金導體的合金材料與退火處理工藝減少了導體在受熱和壓力下的“蠕變”傾向，蠕變量只有純鋁1/15，與銅導體的蠕變量基本一致，這也是為什么鋁合金電纜可以替代銅芯電纜的關鍵所在。
2、抗拉強度強
鋁合金導體相比于純鋁導體，由于加入了特殊的成分并采用了特殊的加工工藝，極大的提高了抗拉強度。
3、自重承載力強
鋁合金改善了純鋁的抗拉強度，合金電纜可支撐4000米長度的自重，銅芯電纜只能支撐2750米，這種優勢在大跨度的建筑（如體育場館）配線時體現得尤為突出。
4、柔韌性好
鋁合金有很好的彎曲性能，其獨特的合金配方、加工工藝，使柔韌性大幅提高。鋁合金比銅柔韌性高30%，反彈性比銅低40%。一般銅纜的彎曲半徑為12~15倍外徑，而鋁合金電纜彎曲半徑僅為7倍外徑，更容易進行端子連接。
5、防腐蝕性能
鋁固有的防腐性能緣自當鋁表面與空氣接觸時形成薄而堅固的氧化層，這種氧化層特別耐受各種形式的腐蝕。而鋁合金中添加的稀土元素又能進一步改善鋁合金的耐腐蝕性能，特別是電化學腐蝕。在含硫的環境中，例如鐵路隧道和其它類似地方，鋁合金的抗腐蝕性能大大優于銅。
6、鎧裝特性
普通鎧裝電纜，大多采用鋼帶鎧裝，安全級別低，在受到外界破壞力時，其抵御能力差，容易導致?lián)舸?，且重量重，安裝成本相當高，加之耐腐蝕性能差，使用壽命不長。鋁合金連鎖鎧裝電纜，其層與層之間的連鎖結構，保證電纜能經受外界強大的破壞力，即使電纜遭受較大的壓力和沖擊力時，電纜亦不易被擊穿，提高了安全性能。同時鎧裝結構使電纜與外界隔離，即使在火災時，鎧裝層提高了電纜的阻燃耐火級別，降低了火災的危險系數。
7、價格優勢：
鋁合金電纜比較銅芯電纜有30%左右的價格優勢，連鎖鎧裝電纜可以省去電纜橋架，因而又可以節省大約15%左右的費用，同時由于重量輕、彎曲半徑小、施工方便，也可以大副節省施工成本。
由此可見，合金電纜的成本優勢還是十分巨大的，因而受到了許多企業，也別是民營企業的關注。

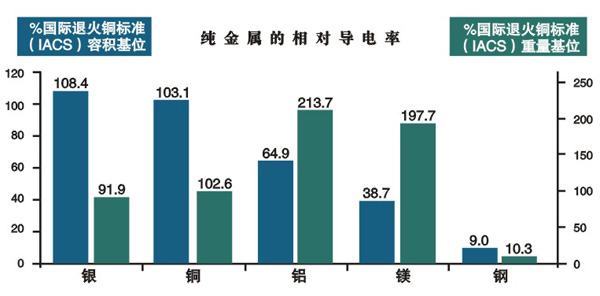

◆ 導電率
用相同規格的電纜作比較，合金導體的導電率是最常用國際退火銅標準（IACS）的61%。但在同樣體積下，鋁的實際重量大約是銅的三分之一，按照該計算，在滿足相同導電性能的前提下，相同重量的華美合金電纜的長度是銅纜的兩倍。因此，華美合金電纜的重量是同樣載流量的銅纜的一半。當合金電纜的導體截面積是銅芯的1.5倍時，其電氣性能基本相當。使用華美合金線纜以取代銅纜，可以減少電纜的重量，同時相應的降低安裝成本，減少設備和電纜的磨損，使安裝工作更為輕松。
◆ 抗蠕變性能
華美合金電纜的特殊合金配方與熱處理工藝大大減少了金屬在受熱和壓力下的“蠕變”傾向。華美合金電纜導體的電氣連接與用銅導體制造的連接一樣穩定。
◆ 熱膨脹系數
熱膨脹系數用來計算在溫度變化時材料的尺寸變化。華美合金電纜的熱膨脹系數比銅略高，在改變相同溫度的條件下，它比銅膨脹或收縮更多一點。

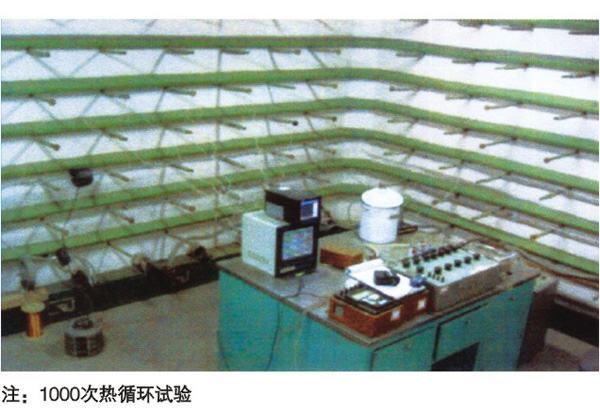

在中國，華美電纜推薦使用的連接端子均通過了GB9327（修改采用IEC61238）1000次熱循環試驗，用事實證明了華美電纜電氣連接的可靠性。并且，使用銅鋁過渡端子徹底解決了兩種金屬連接處的熱膨脹問題和銅鋁電化學腐蝕問題。
◆ 連接性能
華美合金導體的合金成分大大改進了其連接性能，這是它被批準為ACM導體材料的根本原因。特別是添加適當?shù)蔫F元素，極大的增強了抗蠕變性能，即使在長時間過載和過熱時，也能保證連接穩定性。當采用通過GB9327（修改采用IEC61238）1000次熱循環的端子連接器時，從根本上保證了連接的長期穩定性和可靠性，是評判連接質量的唯一依據。事實上，試驗只是進一步證實：按照規范要求安裝，華美合金電纜在問世以來的應用中從未發生過任何故障。華美合金線纜的連接不必也不應經常緊固，因?yàn)檫@反而會破壞其連接性能。

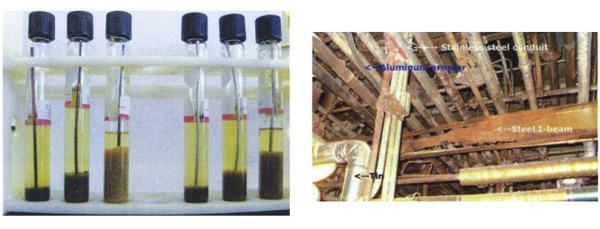

◆ 防腐蝕性
合金導體的防腐性能緣自當合金表面與空氣接觸時立即形成薄而致密的氧化層。這種氧化層特別耐受各種形式的腐蝕。合金能承受惡劣環境的特點使其被廣泛應用于托盤內電纜的導體，以及許多工業元件和容器。腐蝕的產生通常與不同的金屬在潮濕環境中連接有關，可使用相應的保護措施來防止腐蝕的發生，比如使用潤滑油、抗氧化劑和保護涂層。直埋敷設的鋁導體應使用絕緣層或護套層來防止腐蝕。在含硫的環境中，例如鐵路隧道、污水處理等和其它類似地方，合金的抗腐蝕性能大大優于銅。
◆ 鎧裝
采用5XXX系列鋁合金
最大側向壓力：
—華美合金電纜4380N/m*Rm（Rm是彎曲半徑，單位是m）
—國內鎧裝銅纜3000N/m*Rm
聯鎖式鎧裝
非磁性材料，不會產生渦流
散熱好
抗腐蝕性能好
便于直接安裝
拱形鎧裝，分散側壓性能優越，鎧裝內部光滑，不會割傷絕緣
阻燃性能好

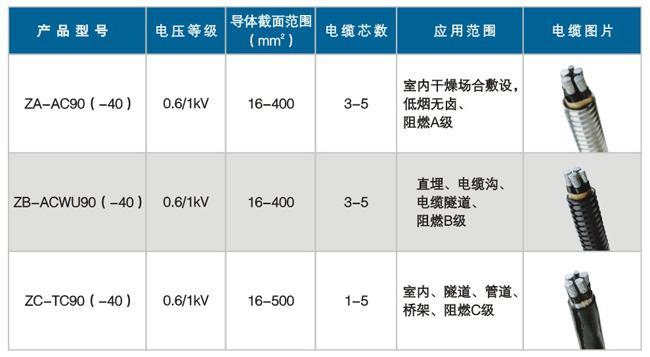

◆ 電纜名稱
0.6/1kV配電用華美合金（R）電力電纜
●ZA-AC90（-40）
替代（WDZA）YJY/YJV/VV
最低運行環境溫度-40℃，電纜導體的允許長期運行最高額定溫度為90℃
優勢：阻燃A級，低煙無鹵，室內明敷，節約線槽
●ZB-ACWU90（-40）
替代（ZR）YJV22/VV22
最低運行環境溫度-40℃，電纜導體的允許長期運行最高額定溫度為90℃，防水防腐蝕，耐日光老化
優勢：阻燃B級，直埋或濕法環境敷設，屋頂配電，絕緣及護套材料無重金屬
●ZC-TC90（-40）
替代（ZR）YJV/VV
最低運行環境溫度-40℃，電纜導體的允許長期運行最高額定溫度為90℃，耐日光老化
優勢：阻燃C級，室內線槽或室外穿管敷設，絕緣及護套材料無重金屬
◆ 電纜的結構

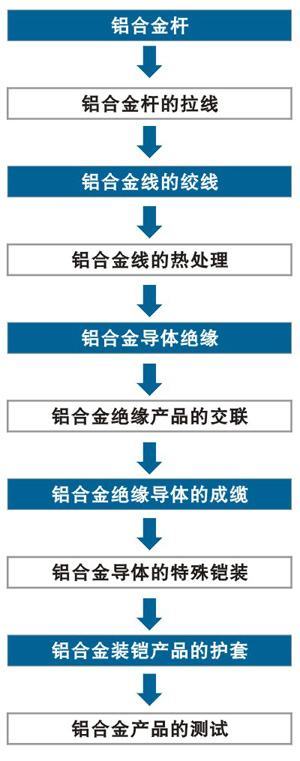

●生產流程：
生產工藝流程包括：
熔煉合金——連鑄連軋——拉絲——絞線——絕緣擠出——成纜——鎧裝——外護套擠出——復繞及包裝

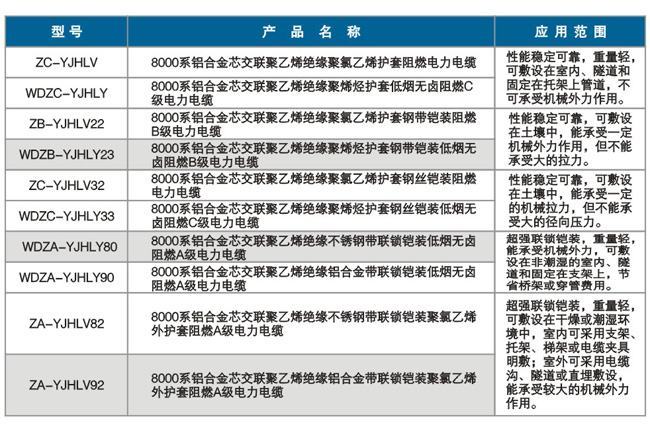

◆ 高導電率鋁合金芯電纜基本型號名稱
◆ 高導電率鋁合金芯電纜產品范圍
企業擁有江蘇省認定企業技術中心、研究生工作站，中國線纜行業頗具競爭力百?gòu)?qiáng)企業、中國能源（集團）500強企業、中國機械500強企業、江蘇省民營科技企業、無錫百?gòu)?qiáng)民營企業、中國機械工業管理進步示范企業 。 并于2022年初榮獲宜興市市長質量獎。公司通過了 IS09001、IS014001、IS045001、SA8000、GJB9001C、GB/T29490、GB/T27922、GB/ T23001等管理體系認證及生產許可證、CCC、德國TUV、歐盟CE等產品認證。
